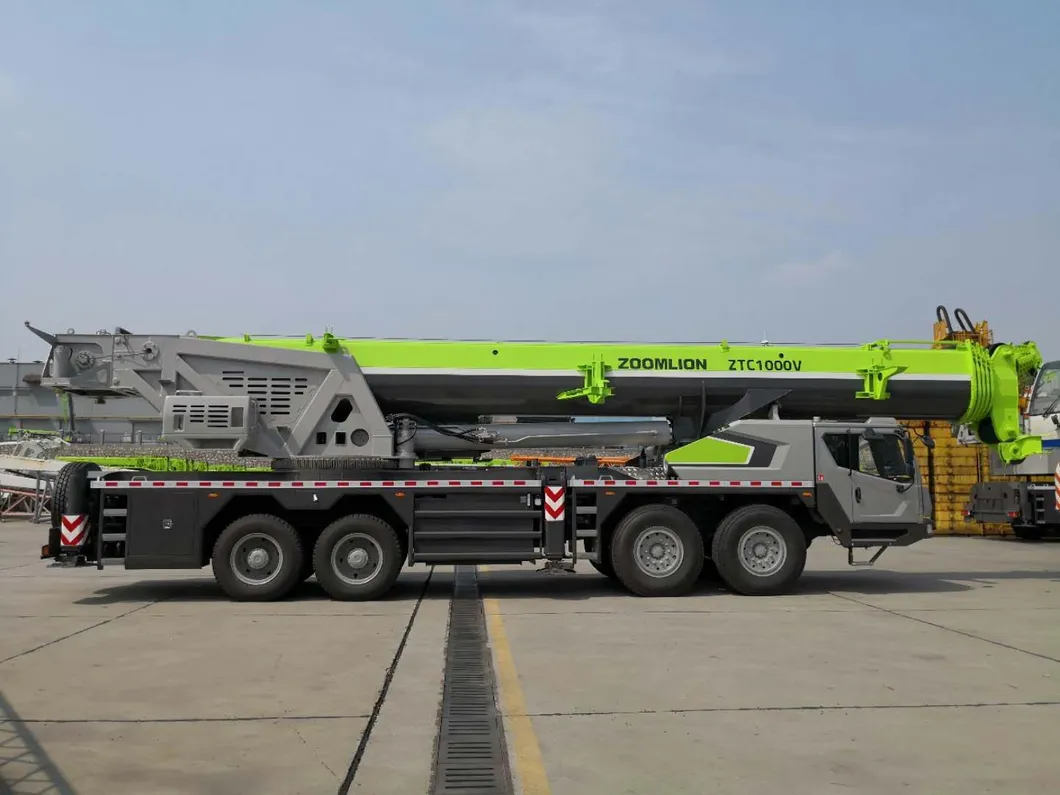

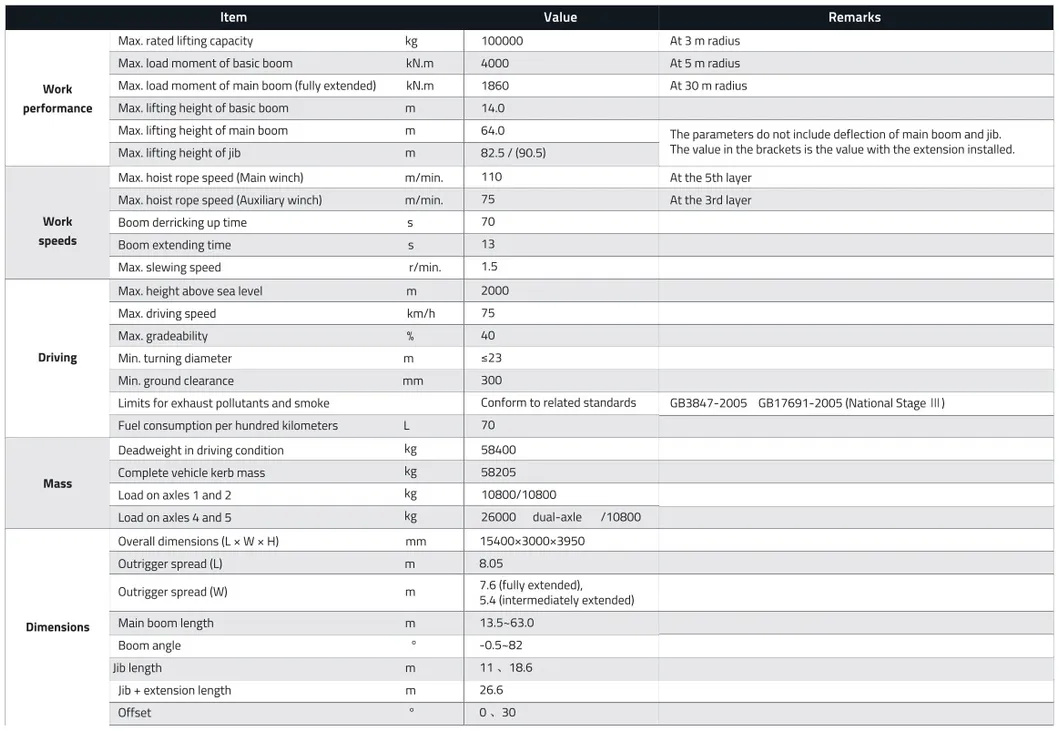

Detalles del Modelo ZTC1000:
| Categoría | Parámetro de Trabajo | Valor | Detalles / Comentarios |
|---|---|---|---|
| Rendimiento de Trabajo | La capacidad de elevación máxima de kg. | 10000 | A 3 m de radio |
| Carga máx. de momento de auge básica (kN.m) | 4000 | A 5 m de radio | |
| Carga máx. de momento de la pluma principal (totalmente extendido) (kN.m) | 1860 | A 30 m de radio | |
| La altura de elevación máxima de la pluma básica (m) | 14.0 | ||
| Máx. de altura de elevación del brazo principal (m) | 64.0 | Los parámetros no incluyen la desviación del brazo principal y pluma. El valor de los corchetes es el valor con la extensión instalada. | |
| La altura de elevación máxima de pescante (m) | 82,5 / (90.5) | ||
| Velocidades de Trabajo | Grúa de máxima velocidad de la cuerda (Principal malacate) (m/min) | 110 | En la 5ª capa |
| Grúa de máxima velocidad de la cuerda (Auxiliar malacate) (m/min) | 75 | En la 3ª capa | |
| El tiempo de auge derricking (s) | 70 | ||
| Ampliar tiempo brazo (s) | 13 | ||
| Máx. de velocidad de rotación (r/min) | 1.5 | ||
| Conducción | Máx. de altura por encima del nivel del mar (m) | 2000 | |
| La velocidad de conducción máxima (km/h) | 75 | ||
| Trepabilidad máx. (%) | 40 | ||
| Diámetro de giro mín. (m) | ≤23 | ||
| Distancia al suelo mín. (mm) | 300 | ||
| Límites de contaminantes de escape y el humo | Conforme a las normas | GB17691-2005 / GB3847-2005 (Fase Nacional) | |
| El consumo de combustible por cada cien kilómetros (L) | 70 | ||
| Masa | Peso muerto en la condición de conducción (kg) | 58400 | |
| Vehículo completo reducir masa (kg) | 58205 | ||
| La carga en los ejes 1 y 2 (kg) | 10800 / 10800 | ||
| La carga en los ejes 4 y 5 (kg) | 26000 (dual-eje) / 10800 | ||

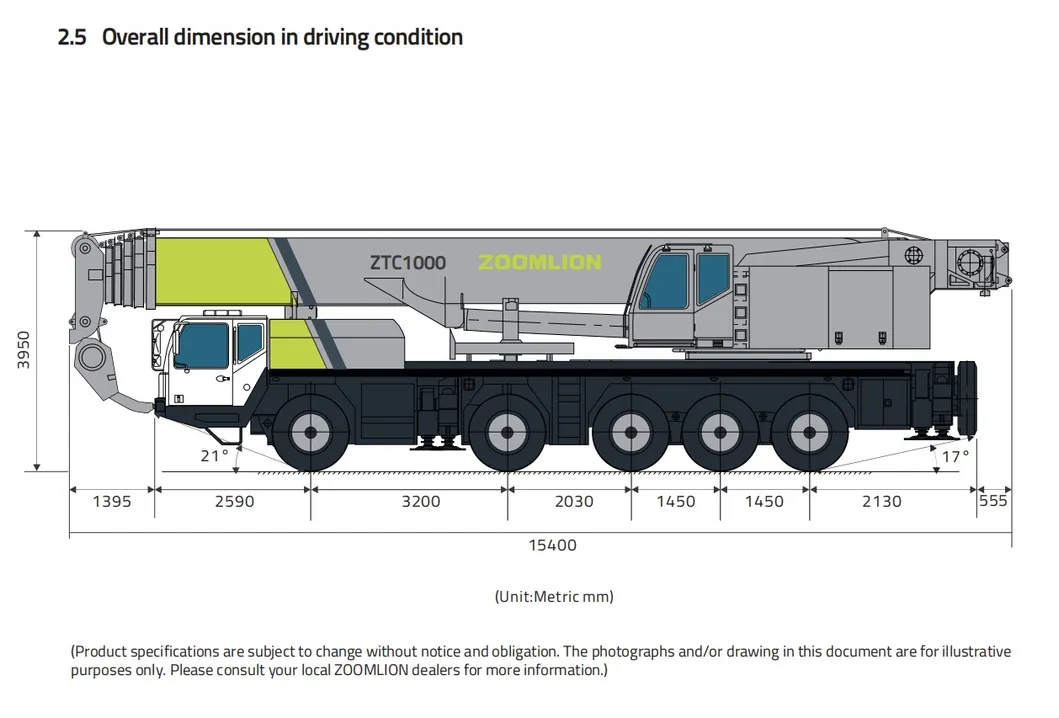

| Dimensiones | Dimensiones totales (L x W x H) (mm) | 15400×3000×3950 | |
| El Outrigger diseminado (L) (m) | 8,05 | ||
| El Outrigger diseminado (W) (m) | 7.6 (totalmente extendida) | 5.4 (intermediamente extendida) | |
| La longitud del brazo principal (m) | 13.5~63.0 | ||
| Ángulo de aguilón (°) | -0.5~82 | ||
| La longitud de pluma (m) | 11, 18.6 | ||
| Jib + extensión (m) | 26.6 | ||
| Compensar (°) | 0, 30 |
