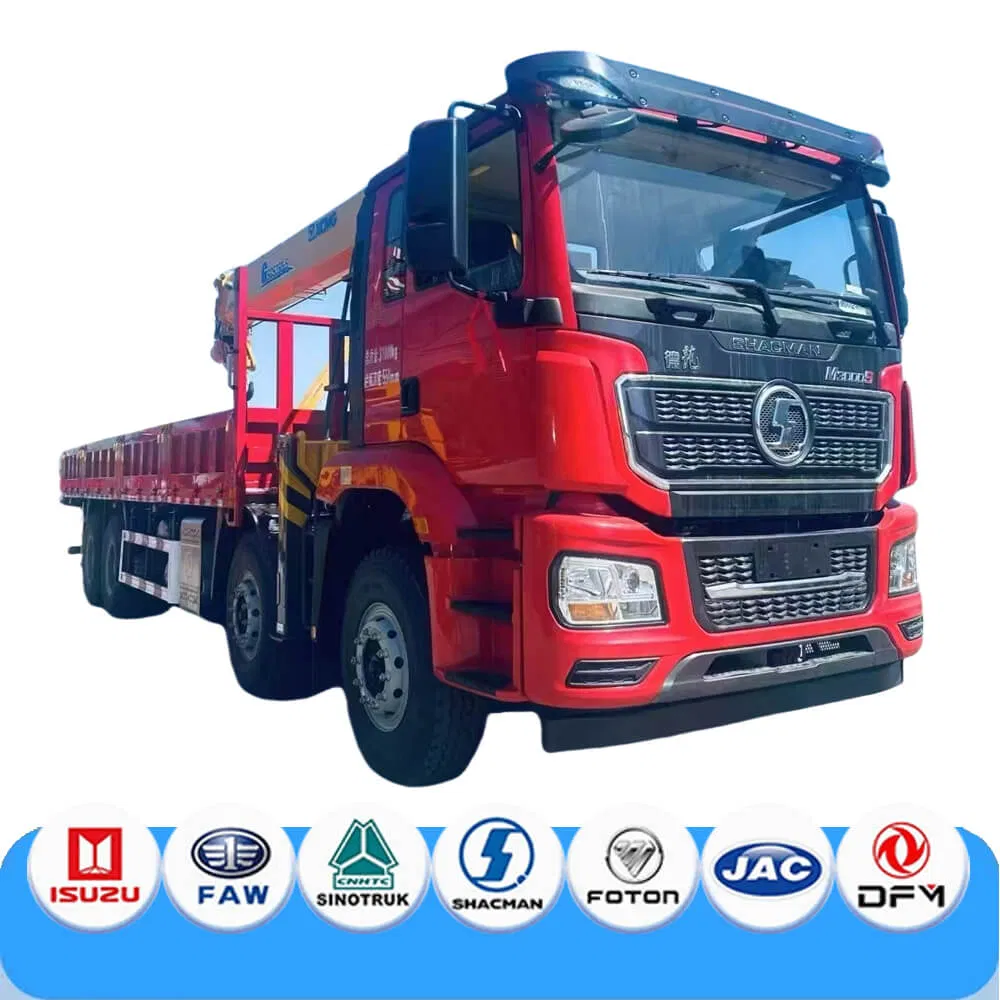

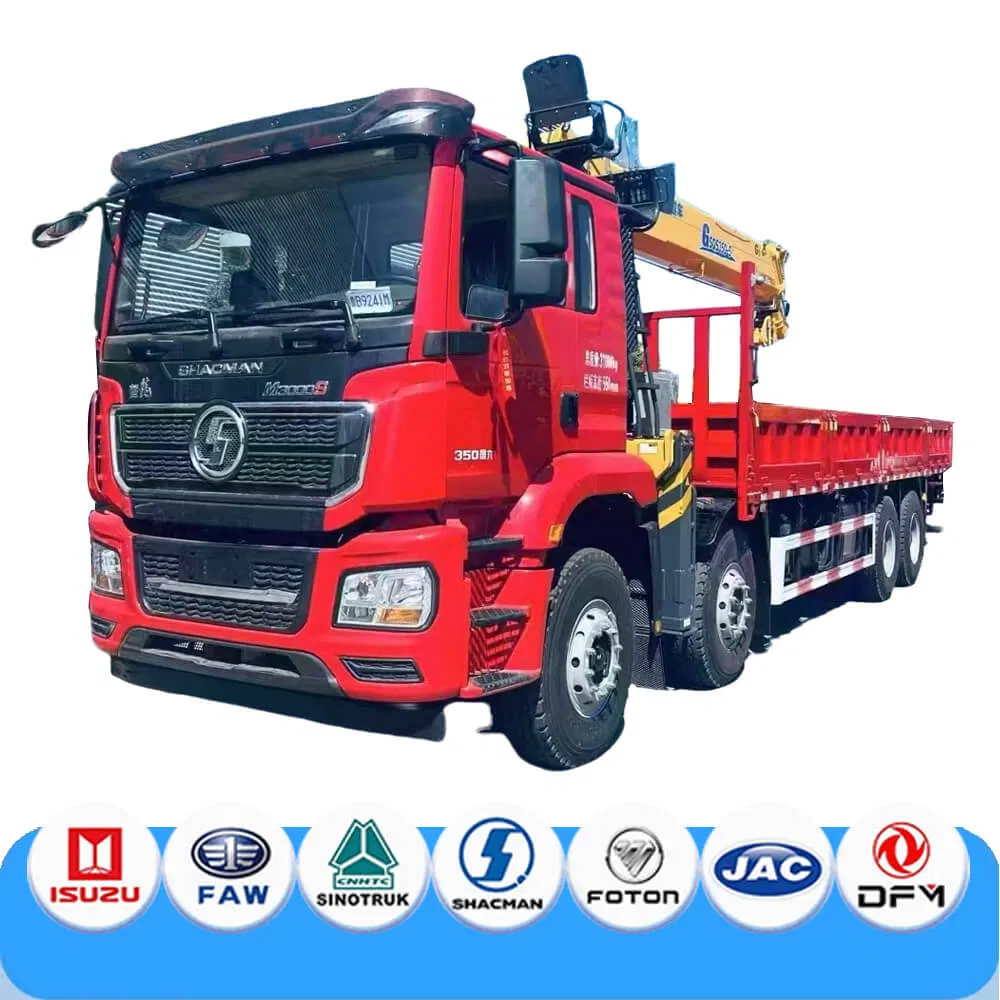

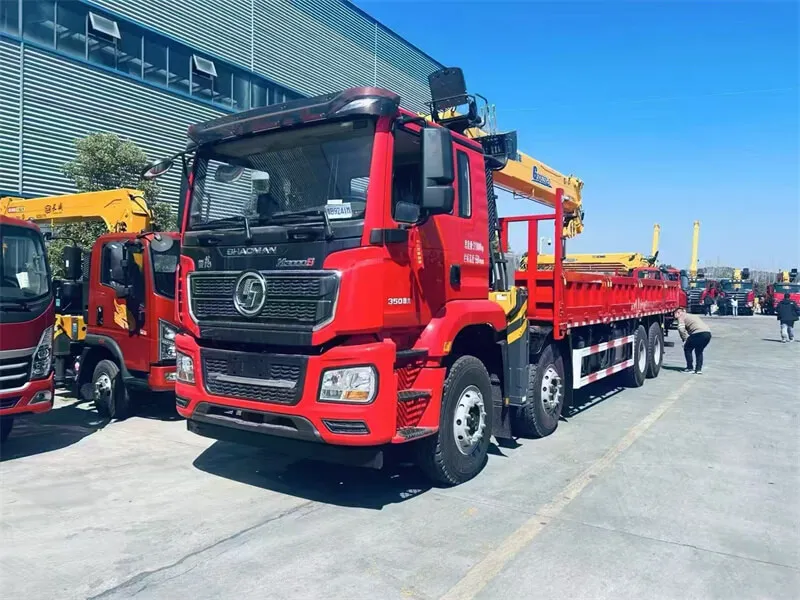

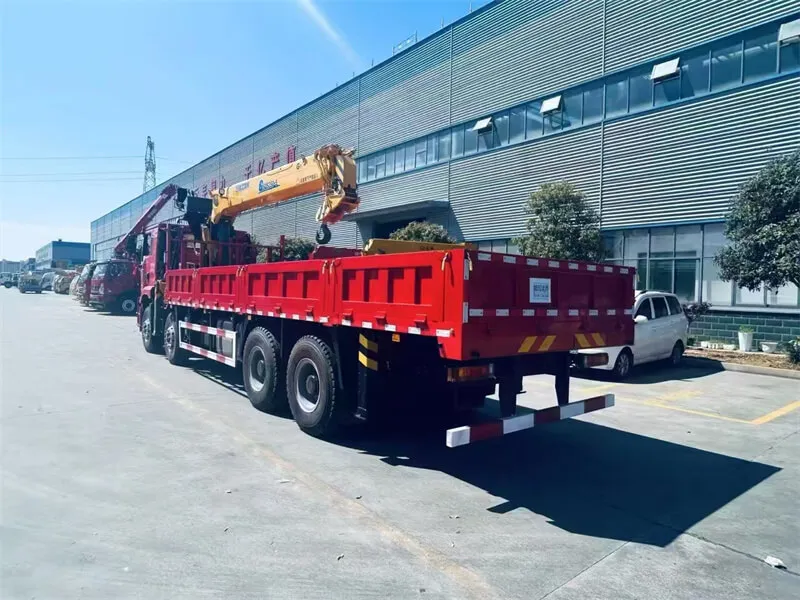

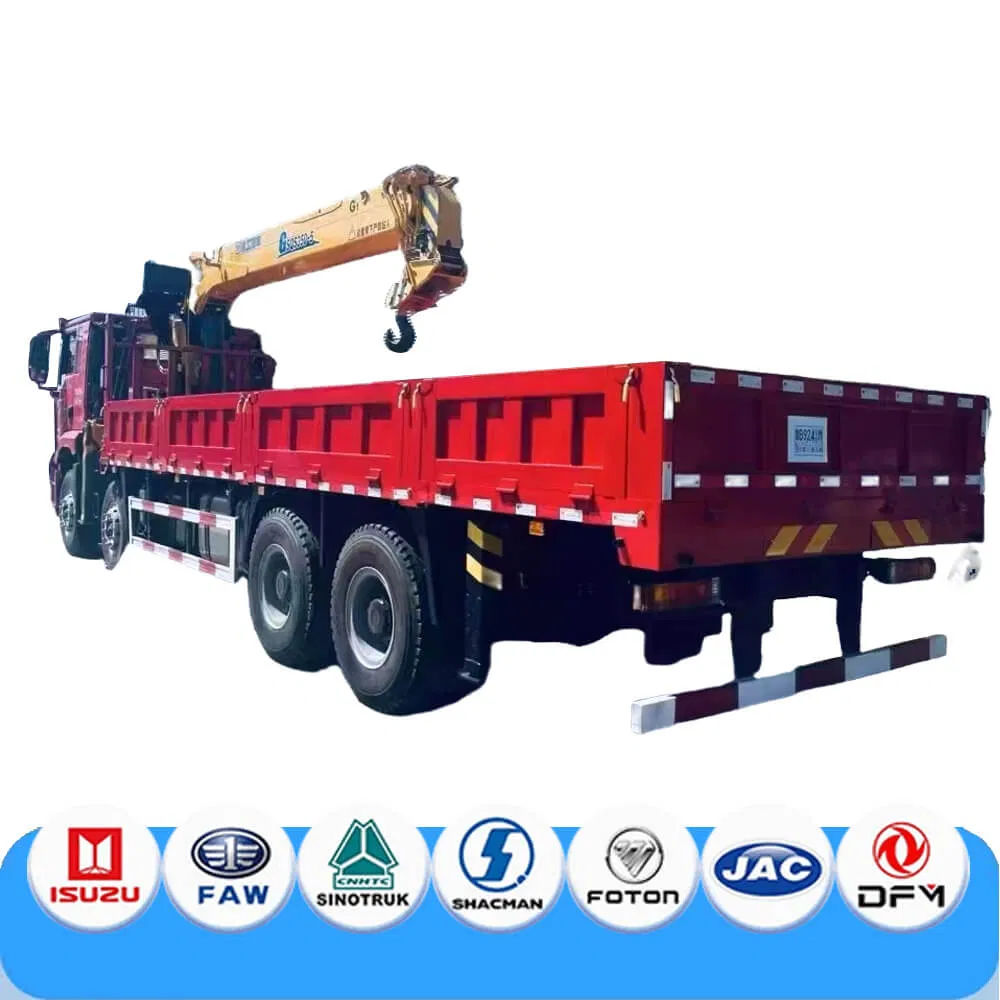

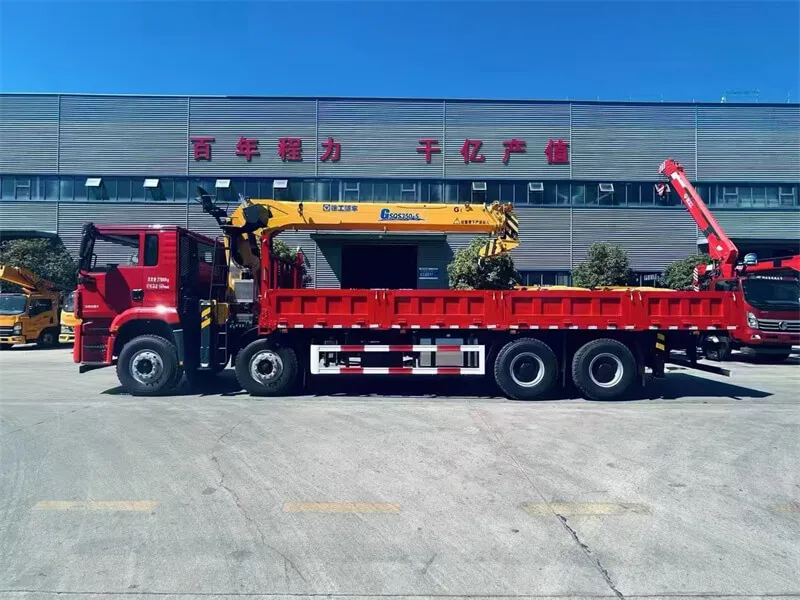

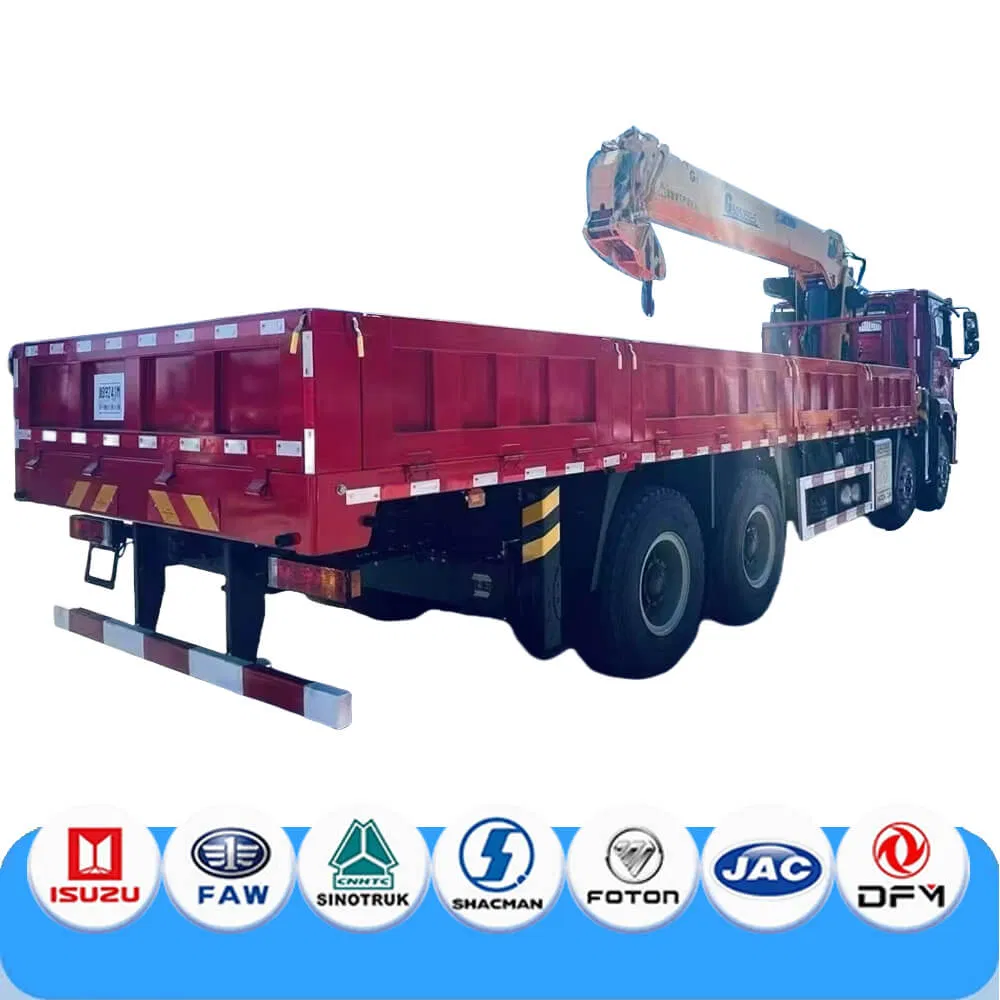

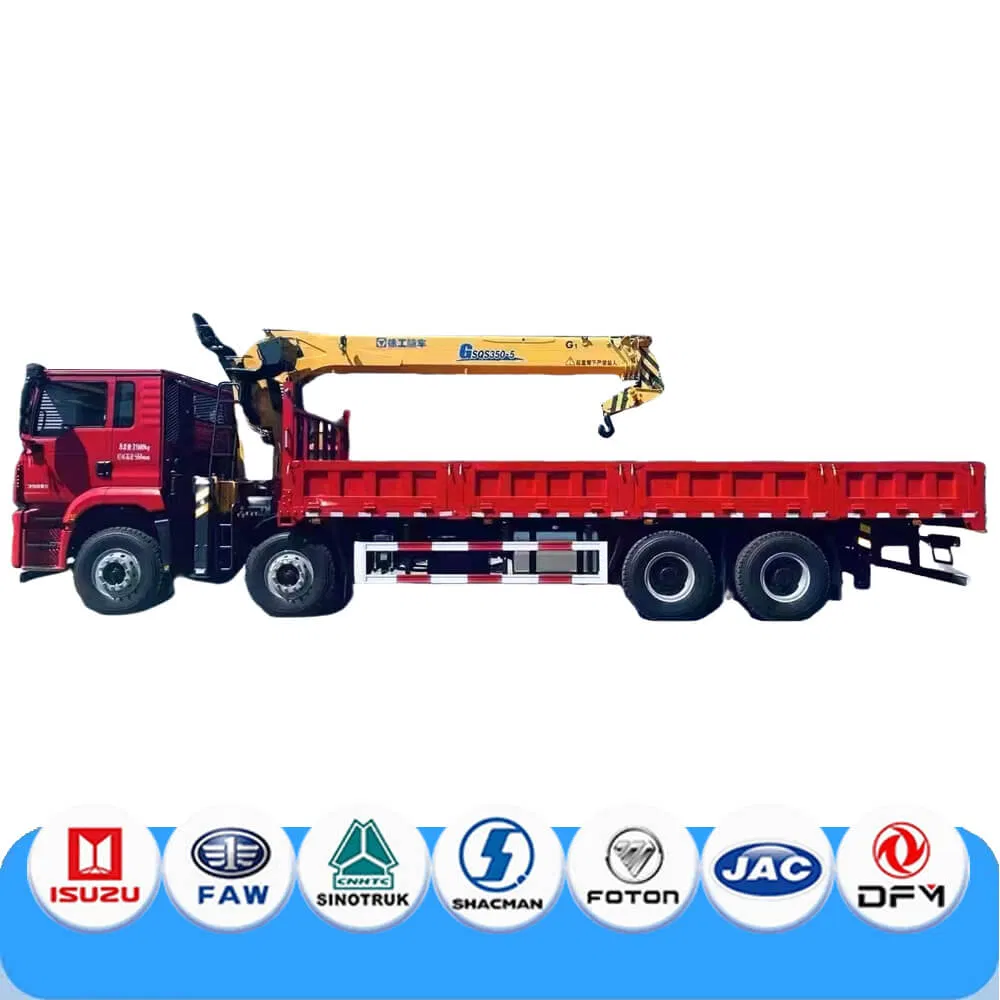

Tomando como ejemplo el modelo de transmisión automática de gama alta Shacman 8×4, este modelo está equipado con la nueva grúa recta de brazo largo de 16 toneladas de la serie G de Xugong, de cinco secciones. Esta configuración garantiza tanto la capacidad de elevación de la grúa como la capacidad de transporte suficiente del chasis, satisfaciendo las diversas necesidades de elevación.
Parámetros principales de BEIBEN 6*4 grúa 14ton:
| Modelo de camión | CLW536JSQ6SZ |
| Modelo de chasis | SX1319MC6Z2 |
| Dimensiones (LX An x al) (sin carga) (mm) | 12000/9800X2500/2550X3860/3980 |
| Tamaño del cuerpo de carga (L*W*H, mm) | 8400/6200X2400/2450X600/800 parte inferior:4mm, lado:2mm |
| Modelo de grúa | SQS450 |
| Capacidad de elevación máx. (Kg) | 20000 |
| Momento de elevación máx. (KN.M) | 520 |
| Potencia recomendada (kw) | 65 |
| Máx. Flujo de aceite del sistema hidráulico (L/min) | 80+50 |
| Presión máxima del sistema hidráulico (MPa) | 28 |
| Capacidad del depósito de aceite (L) | 270 |
| Peso de la grúa (kg) | 7600 |
| Espacio de instalación (mm) | 1400 |
| Ángulo de rotación (°) | 360° toda la rotación |
| Tipo de grúa | Brazo telescópico |
| Ángulo de aproximación/ángulo de salida (°) | 16/12 |
| Saliente (delantero/trasero) (mm) | 1525/2400 |
| Base de rueda (mm) | 2100+4575+1400 mm |
| Velocidad máxima (km/h) | 95 |
| Peso de carga (kg) | 20600 |
| Motor (Tecnología Steyr) - Modelo | Cummins-L9NS6B400 refrigerado por agua, 6 cilindros en línea con refrigeración por agua, inyección directa |
| Motor - Tipo de combustible | Diésel |
| Motor - Potencia de caballo, máx. (kw/rpm) | 400 CV |
| Motor - Emisión | EURO 2, EURO 3, EURO 5, EURO 6 |
| Capacidad del depósito de combustible (L) | 300 |
| Caja de cambios - Modelo | 12 hacia delante y 2 hacia atrás |
| Sistema de frenos - Freno de servicio | Freno de aire comprimido de circuito doble |
| Sistema de frenos - Freno de estacionamiento | energía de resorte, aire comprimido funcionando en las ruedas traseras |
| Sistema de frenos - Freno auxiliar | Freno de escape del motor |
| Sistema de dirección - Modelo | 8098 dirección hidráulica con asistencia |
| Saliente delantero/trasero | 1450/3400, 1450/3375, 1450/2400, 1450/2375 |
| Nouber de muelles de lear | 14/14/12 |
| Color | Opcional |
| Neumático | 12.00R20, neumático de alambre de acero o 295/80R22.5 |
| Cantidad de neumáticos | 12pcs + 1 de repuesto |
Selección de la fuerza de la grúa: las grúas montadas en camión están disponibles en varias tonnages como 2t, 3,2t, 5t, 6,3t, 8T, 10t, 12t, 16t y 20t. Elija la fuerza de cierre de la grúa en función de sus necesidades de trabajo reales. Por ejemplo, se necesitan grúas de servicio pesado en los sitios de construcción para manipular materiales pesados, mientras que las más ligeras pueden trabajar para trabajos de decoración.

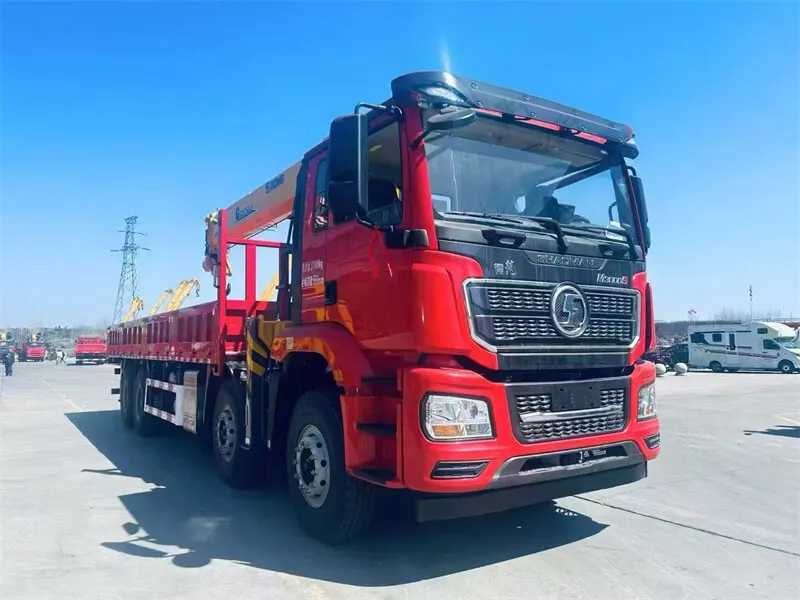

Selección de tonelaje del chasis: El chasis, la base de las grúas montadas en camión, tiene una selección de tonelaje crucial. Su tonelaje se vincula a la capacidad de los camiones, con marcas como CNHTC SITRAK que proporcionan modelos para diversas necesidades. La selección debe considerar el peso de la grúa, el peso de la caja de carga y los requisitos de carga reales para asegurar una capacidad adecuada.
Capacidad de transporte del chasis: Al seleccionar una grúa, debe considerarse la capacidad de transporte del chasis para evitar dañar el chasis debido a una grúa demasiado pesada.
Peso del vehículo: El peso del vehículo en sí afecta también a la capacidad de elevación de la grúa. Por lo tanto, al calcular la capacidad máxima de carga, se deben restar el peso del vehículo y el peso del conductor.
